JZ-RS

Dumanın yayılmasını önlemek için

Duman kontrol damperleri, havalandırma tesisi odalarında ve kanallarda dumanın yayılmasını önlemek için kullanılır.

  • Gövde hava sızdırmazlığı EN 1751, sınıf C'ye uygun
  • Düşük fark basınç ve ses gücü seviyesi
  • Hava akımının yönü kritik değildir.
  • Standart ebatlarda ve birçok ara ebatta mevcuttur.


İsteğe bağlı ekipman ve aksesuarlar

  • RM-O-VS-D veya RM-O-3-D kanal duman dedektörü
  • Montaj çerçevesi
  • TROXNETCOM ile merkezi BYS’lerine entegrasyon

Uygulama

Uygulama

  • JZ-RS Tipi duman kontrol damperleri, havalandırma tesisi odalarında veya kanallarda dumanın yayılmasını önlemek için kullanılır (havalandırma sistemlerinde yangın önleme şartlarına ilişkin Alman yönetmeliği, LüAR uyarınca).
  • Yangın güvenliğine ilişkin olarak sistemlerin güçlendirilmesi için
  • Genel bina denetim ruhsatına sahip kanal duman dedektörleri tarafından tetiklenebilir.
  • TROXNETCOM ile merkezi BYS’lerine entegrasyon

Özellikler

  • Düşük fark basınç ve ses gücü seviyesi
  • Aerodinamik kanatlar
  • Düşük bakım, sağlam konstrüksiyon
  • Silikonlu hiçbir parça yoktur.
  • Standart ebatlarda ve birçok ara ebatta mevcuttur.
  • Kapalı hücre tarafı contaları, artan hijyen gereksinimlerini karşılar.

Tanım

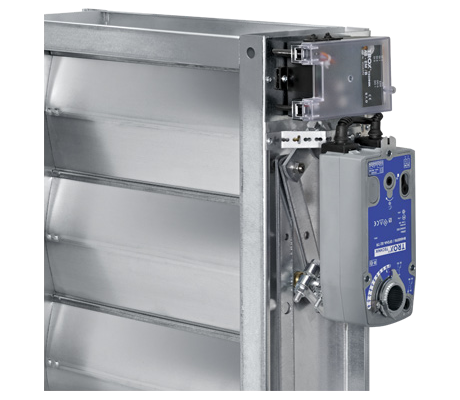

Konstrüksiyon

  • Galvanizli çelik sac, her iki tarafta köşe delikleri, pirinç yataklar
  • G: Her iki tarafta flanş delikleri

Parçalar ve özellikleri

  • Çerçeve
  • Kanat
  • Yay geri dönüşlü servomotor
  • Harici bağlantı
  • Durma noktası (köşebent kesiti), B tarafı
  • Kenar contası,  H tarafı

Eklentiler

  • Montaj çerçevesi ER
  • Duman detektörü
  • TROXNETCOM

Konstrüksiyon özellikleri

  • Dikdörtgen gövde, kaynaklanmış, malzeme kalınlığı 1.25 mm
  • Kanatlar, 1 mm malzeme kalınlığı, zıt etkili
  • Her iki tarafta flanşlar, kanal montajına uygun, herhangi bir tarafta flanş delikleri veya köşe delikleri
  • 2. kanat üzerinde yay geri dönüşlü servomotor (tüm ölçüler için)
  • Merkezi BYS'den veya TROXNETCOM'dan gelen kontrol giriş sinyali
  • Bağlantı çubuğu ve yatay kollardan oluşan, sağlam ve dayanıklı dış bağlantı
  • Kanat şaftları, Ø12 mm, kanat konumunu gösteren çentik
  • Yapı ve malzemeler, potansiyel olarak patlayıcı ortamlarda (ATEX) kullanıma yönelik AB direktifine ve kılavuzlarına uymaktadır.
  • Normal kanatlar ve çerçeve arasında kenar contaları
  • Durma noktası (köşebent kesiti), üst ve alt kanatların sıkı kapanmasını sağlar.

Malzemeler ve yüzeyler

  • Galvanizli çelik sacdan yapılmış gövde, kanatlar ve durma noktası (köşebent kesiti; her iki tarafda köşe delikleri olan flanşlar
  • Galvanizli çelikten yapılmış kanat şaftları, tahrik kolu ve harici bağlantı
  • Paslanmaz çelikten yapılmış kenar contası
  • Pirinç yataklar

Karşıdan Yüklemeler

ürün bilgileri

  • Sayfayı yazdır JZ-RS

  • Type JZ-RS

    K 4 – 2.1 – 1 Technical Leaflet 690 KB pdf

sertifikalar

  • Environmental Product Declaration JZ-RS

    JZ-RS_EPD_2024_03_DE_en Environmental Product Declarations 380 KB pdf

  • Type JZ-RS

    Declaration of incorporation 94 KB pdf

  • Type JZ-RS (german version)

    ÜZ-BWU03-I 17.2.90 Certificate of Accordance 500 KB pdf

  • Type JZ-RS (german version)

    Z-78.4-51 Approval 9 MB pdf

işletme kılavuzları

  • Type JZ-RS (german version)

    M375DD2 – 10/2010 Operating and Maintenance Instruction 640 KB pdf
